前言

隨著AI大模型、高性能算力集群快速落地，服務器芯片功耗持續攀升，傳統風冷散熱方案逐漸觸達散熱性能天花板。液冷技術憑借超高導熱效率，成為高算力數據中心主流散熱路線。液冷系統的穩定運行，核心取決于冷卻液循環狀態，流量監測是液冷系統安全管控、能效優化的核心一環。重慶青天特克深耕液冷流體測量領域，圍繞冷板式、浸沒式、噴淋式三大液冷路線，配套定制化流量儀表，助力數據中心實現液冷系統精細化運維，降低PUE，保障算力基礎設施長期穩定運行。

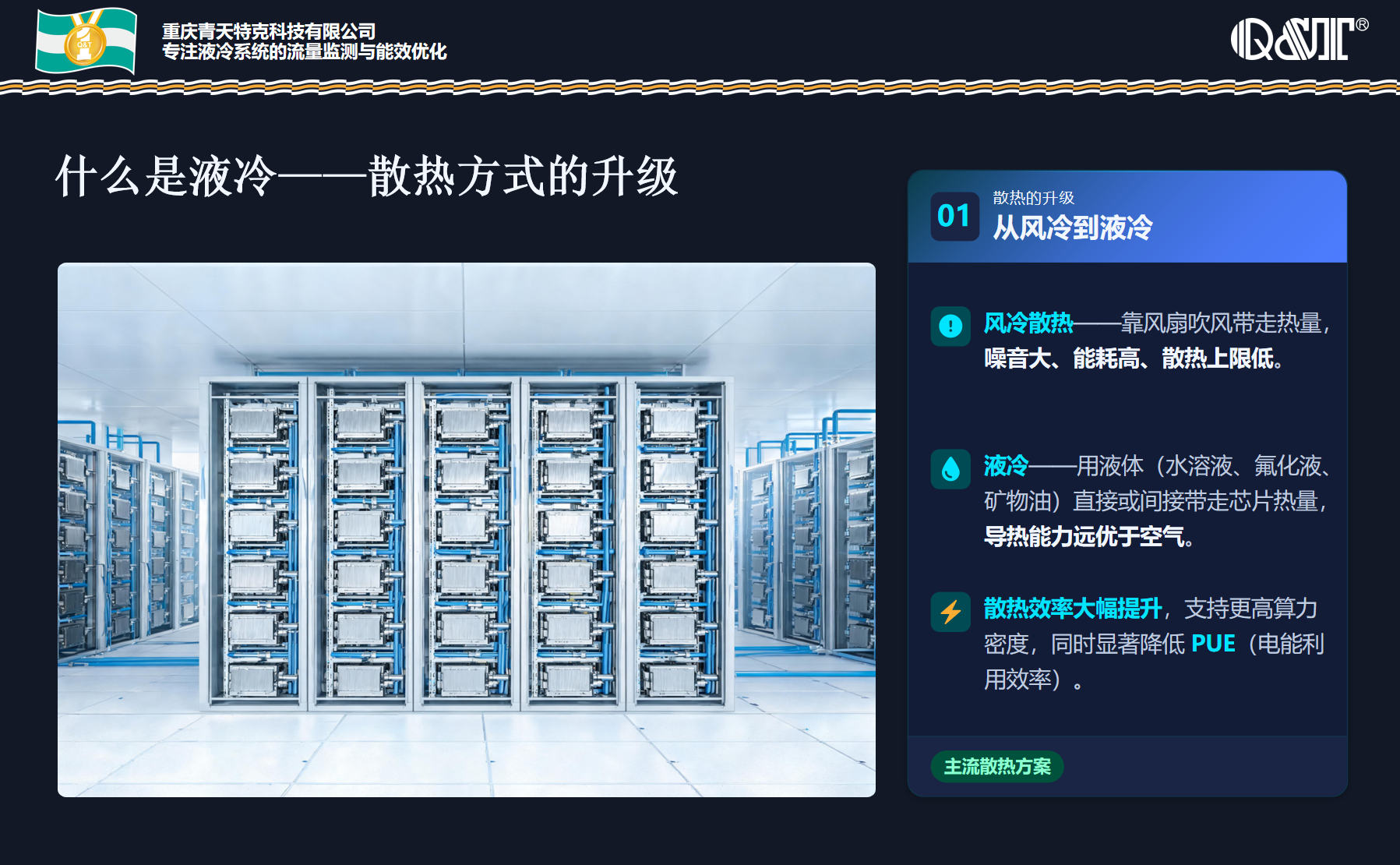

一、什么是液冷：算力時代散熱方式的升級迭代

數據中心散熱，本質是將服務器芯片運行產生的熱量持續轉移，維持電子元器件工作溫度區間。傳統方案以風冷散熱為主，依靠風機帶動空氣流動帶走熱量，但該方案存在天然短板：風機持續運轉帶來巨大噪音，風機本身能耗占機房能耗比例高；空氣導熱系數低，散熱能力存在上限，無法支撐超高密度算力機柜部署。

液冷，即利用冷卻液（水溶液、氟化液、礦物油等流體介質），直接或間接接觸發熱元器件，依靠液體介質帶走芯片熱量。液體導熱能力遠優于空氣，同等散熱需求下，液冷散熱效率大幅提升，能夠支撐更高算力密度機柜部署，大幅降低冷卻側能耗，優化機房PUE（電能利用效率）指標，現已成為高算力數據中心主流散熱升級方案。

行業背景：國家“東數西算”工程、算力基礎設施建設規劃中，明確鼓勵數據中心采用高效冷卻技術，液冷是實現新建大型算力中心PUE低于1.2的關鍵技術路徑。

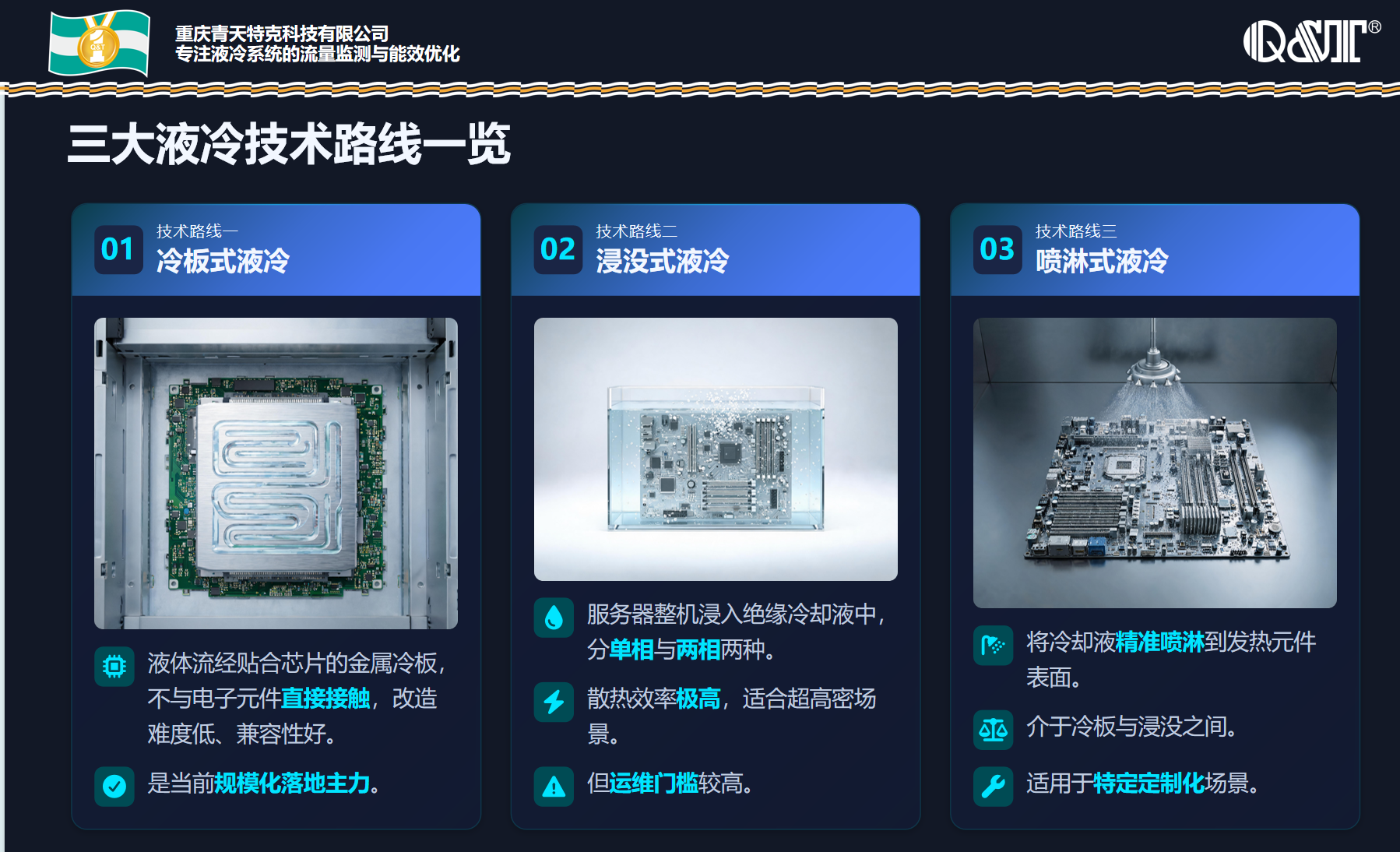

二、三大液冷主流技術路線對比

當前商業化落地的液冷方案，分為冷板式液冷、浸沒式液冷、噴淋式液冷三類，不同路線的介質、結構、運維要求差異顯著，對應的流量監測需求也各有區別。

1. 冷板式液冷
   液體流經貼合芯片表面的金屬冷板，冷卻液不與服務器內部電子元器件直接接觸。冷板式改造難度低，與現有服務器硬件兼容性好，是現階段國內數據中心規模化落地的主力方案。冷板式管路分支多，CDU冷量分配單元、機柜支路均需要流量監測，用于均衡各機柜冷量分配。
2. 浸沒式液冷
   服務器整機浸泡在絕緣冷卻液內部，分為單相浸沒、兩相浸沒兩種技術。浸沒式散熱效率為三者最高，適配超高密度算力場景；但設備維護、漏液管控、介質管理運維門檻更高，對流量、介質循環狀態監測精度要求嚴苛。
3. 噴淋式液冷
   將冷卻液精準噴淋至電路板、芯片等發熱元件表面。散熱能力介于冷板式與浸沒式之間，管路與噴淋噴頭結構定制化程度高，多用于特定定制化算力場景，需要監測主管路、分支噴淋管路流量，保障噴淋均勻。



三、液冷系統核心組成部件，找準流量監測切入點

一套完整液冷循環系統，主要由CDU冷量分配單元、管路連接件、傳感檢測設備三大核心模塊構成，沿著冷卻液流動路徑，可以清晰理解流量計在整套系統中的定位。

1. CDU冷量分配單元
   被稱為液冷系統的“心臟”，承擔冷卻液分配、循環驅動、溫度調控、流量調節功能。CDU是流量監測最重要的安裝點位，主管路總流量、各支路分配流量數據，都在這里采集，是整套液冷系統能效調控的核心控制點。
2. 管路與連接件
   包含金屬管路、膠管、波紋管、快接頭、閥門、水泵、換熱器等配件，共同搭建起冷卻液密閉循環回路。管路支路多、管徑多樣，不同支路流量均衡性直接影響機柜內服務器溫度一致性。
3. 傳感器與檢測設備
   包含溫度傳感器、漏液檢測裝置、流量儀表、智能溫控系統。整套傳感體系實時采集系統運行參數，及時識別流量異常、泄漏、超溫風險，保障液冷系統長期安全穩定運行。

重慶青天特克提示：流量儀表屬于傳感檢測核心設備，選型需要匹配液冷介質、介質溫度、管路材質、壓力范圍，才能保證長期測量穩定。

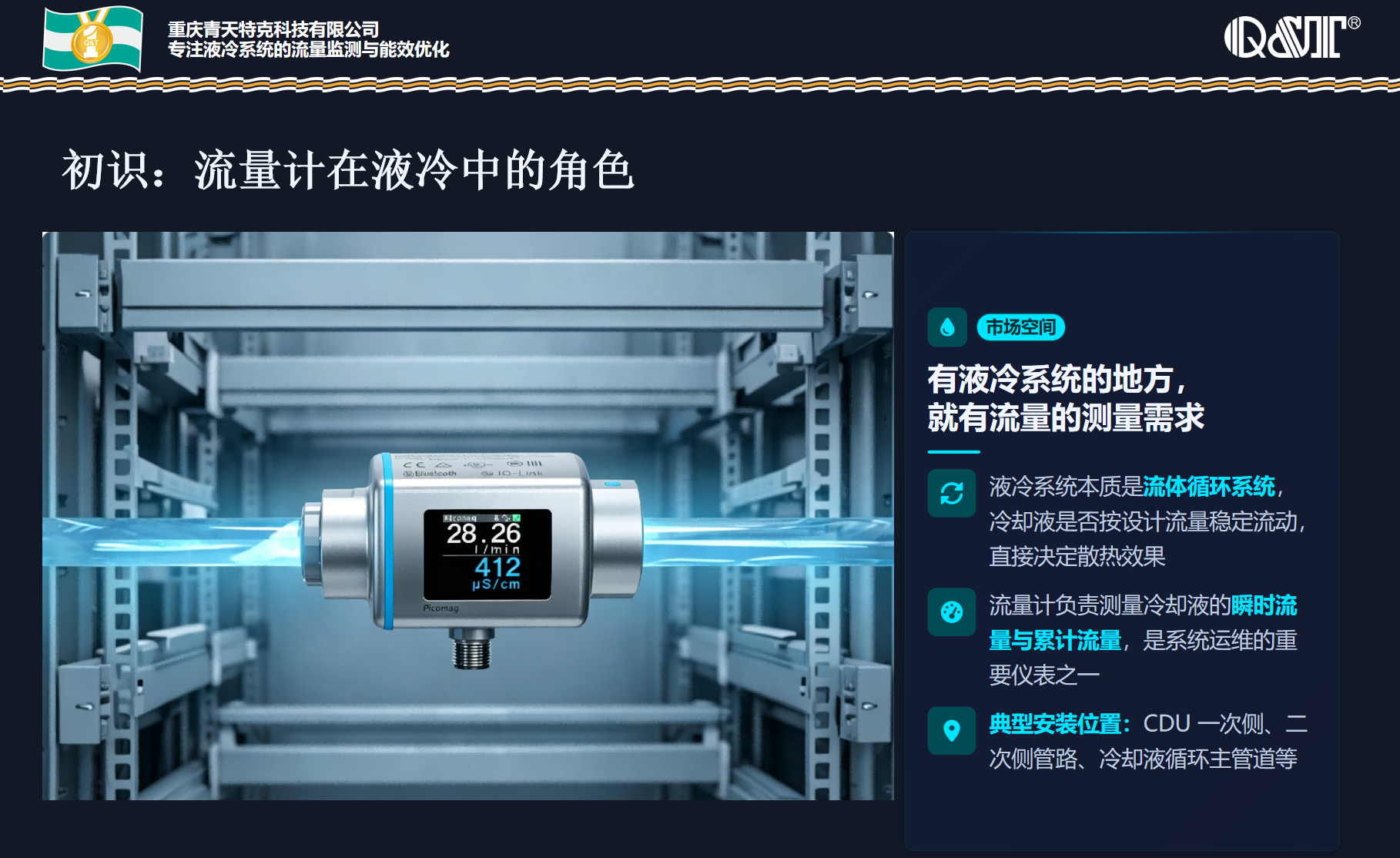

四、流量計：液冷系統不可缺少的監測核心

只要存在液冷流體循環，就必然產生流量測量需求。液冷系統本質是流體循環系統，冷卻液是否按照設計流量穩定循環，直接決定機柜散熱效果。流量過高會造成能耗浪費，流量不足會引發服務器局部過熱、降頻甚至宕機。

流量計核心作用，是持續測量冷卻液瞬時流量與累計流量，是液冷系統運維、能效分析、故障預警的核心儀表。流量計典型安裝點位包含：CDU一次側管路、CDU二次側管路、冷卻液循環主管道、機柜分支管路。
通過實時流量數據，運維人員可以實現：
① 冷量分配均衡調節，保證每臺服務器散熱均勻；
② 流量異常告警，提前識別管路堵塞、泵體故障、漏液隱患；
③ 累計流量統計，配合溫度數據完成熱耗核算，做系統能效優化，降低整體PUE。

針對不同液冷介質、管徑、工況，重慶青天特克提供液冷專用系列流量儀表：
? 電磁流量計CQTLD/Y：適配導電型冷卻液，穩定性強，無壓損，適合大主管路流量監測；
? 渦輪流量計LWGY-CQ-Y：響應速度快，精度高，適合中小型支路冷卻液流量測量；
? 超聲波流量計CQTLS/Y：非接觸式測量，無需破管安裝，適合改造項目、多材質管路；
? 質量流量計CQTCMF/Y：直接測量介質質量流量，不受溫度、介質密度影響，適合高精度計量場景。

五、液冷流量監測的行業價值總結

算力產業持續擴張，液冷市場規模保持高速增長，而流量監測儀表，是整套液冷系統數字化管控的基礎硬件。缺少精準可靠的流量數據，液冷系統只能被動運行，無法實現精細化能效管理。

重慶青天特克科技有限公司，立足于液冷賽道流體測量需求，專注液冷系統流量監測與能效優化。依托多品類流量計產品矩陣，針對冷板、浸沒、噴淋不同液冷路線，提供儀表選型、方案配套、現場調試一體化服務，為AI算力中心、服務器機房液冷項目提供穩定可靠的流量數據支撐，助力國內數據中心綠色低碳升級。

參考依據：《數據中心液冷技術白皮書》、算力基礎設施綠色低碳相關行業規范；流量監測方案結合國內上百套液冷項目落地經驗總結。
