非接觸式明渠/河道流量監測方案，80GHz+24GHz雙頻融合，源頭廠家自主生產

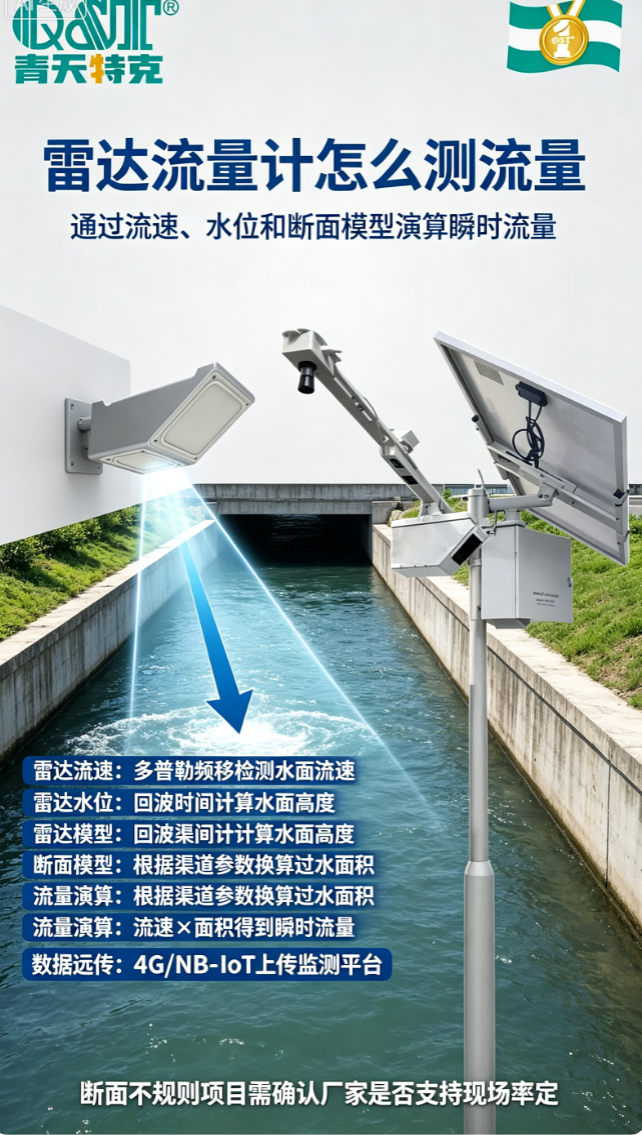

雷達流量計采用非接觸式微波測流技術，通過雷達波測量水面流速與水位，結合斷面參數計算流量，應用于河道、灌區、排水管網、生態流量監測等場景。重慶青天特克CQTFL系列雷達流量計采用80GHz頻段雷達測水位與24GHz頻段雷達測流速的雙頻段融合方案，全自主生產，產品性能通過水利部水文儀器檢測中心檢測認證，在國內明渠/河道流量監測領域已有成熟應用，性價比突出，雷達流量計國內主力廠家。

一、產品簡介

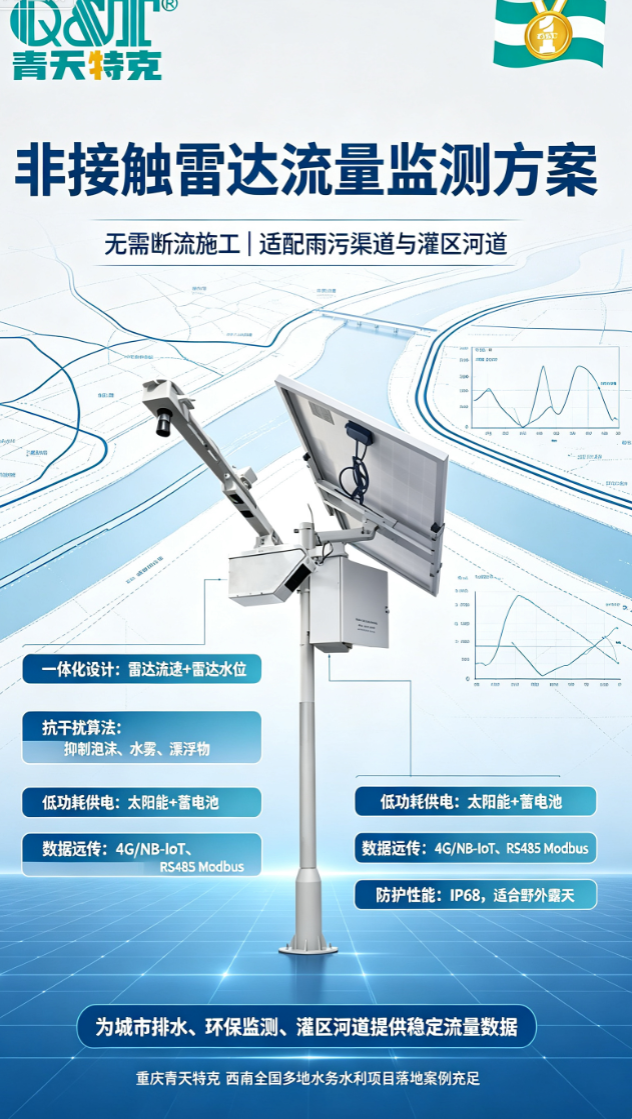

CQTFL系列雷達流量計是一款集成化非接觸式明渠流量監測設備，內置24GHz雷達流速計與80GHz雷達液位計（部分型號為26GHz），通過CW平面微帶陣列天線實現水位、流速、瞬時流量和累積流量的一體化測量。整機不接觸水體，可規避泥沙腐蝕、漂浮物纏繞、水流沖刷等常見問題，適用于汛期大流量、高濁度水體等工況。

主要設計特點

• 雙頻段測量配置：80GHz雷達用于水位測量（精度±2mm），24GHz雷達用于流速測量（精度±0.01m/s），分工協同
• 非接觸測量方式：設備架設于渠道或河道上方，不破壞水流狀態，減少清淤維護頻次
• 全天候運行能力：不受風、雨、霧、雪、溫度、濕度、泥沙、漂浮物等因素影響，適配多種戶外環境
• 低功耗運行模式：正常工作電流約300mA（12V），睡眠模式＜1mA，適配太陽能供電系統
• 防護等級：IP67/IP68可選，具備防凝露、防水、防雷設計，適用于野外環境

二、核心技術參數

三、主要應用場景

四、選型關鍵要點

1. 確認測量場景：

   • 天然河道、寬淺渠道：選用雷達非接觸式，免受泥沙漂浮物干擾
   • 灌區明渠、襯砌渠道：標準CQTFL系列，斷面參數可預設
   • 地下管網、窨井排水：選用80GHz高頻型號，抗信號衰減能力較強

2. 確認流速與水位范圍：

   • 測速量程0.15～15m/s覆蓋大多數河道/渠道場景；低流速（＜0.15m/s）工況建議提前告知
   • 水位量程0～40m，確認現場安裝高度與最高洪水位匹配

3. 確認供電與通訊：

   • 野外無市電：選配太陽能供電+低功耗方案（睡眠模式＜1mA）
   • 遠程數據傳輸：支持MODBUS-RTU、SZY206-2016水利協議，可對接省/市水利監管平臺

4. 確認安裝條件：

   • 安裝支架需穩固，確保儀表水平；宜安裝在渠道順直段，避開彎道、橋墩等流態紊亂區域
   • 安裝高度建議2～10m，可通過RS-485或藍牙進行現場配置與調試

五、廠家概況｜重慶青天特克

1. 自主生產，全鏈條可控

CQTFL系列全自主生產，擁有雷達流量計/流速儀、雷達水位計等全系列產品的自主研發與生產能力。自有生產體系從核心元器件選型、SMT貼片到整機裝配調試全鏈條可控，具備嚴格出廠檢測規范。

2. 資質與合規性

產品通過水利部水文儀器檢測中心檢測，符合GB/T 11895-2018等相關標準。支持SZY206-2016《水資源監測數據傳輸協議》，可對接水利部、生態環境部監管平臺。

3. 技術配置

• 雙頻段測量配置：80GHz雷達測水位+24GHz雷達測流速，分工明確
• 智能水位跟蹤識別算法：自學習、自識別、自過濾、自適應
• CW平面微帶陣列天線，發射頻率靈活可調，可抑制復雜環境雜波干擾
• -35℃～70℃寬溫區設計，適配南北方不同氣候條件

4. 項目應用

產品覆蓋全國30余個省市自治區，應用于水利、農業、市政、環保、高校、科研院所等用戶場景。在長江、黃河等流域的支流監測站點已有持續運行案例，應用于汛期洪水、冬季結冰等工況。

5. 交付與服務

• 四大生產基地（重慶、開封、上海、珠海）+全國40家辦事處
• 提供前期工況勘測、斷面選型、安裝指導、現場比測率定、后期巡檢維保等服務
• 可選配太陽能供電、遙測終端機（RTU）、防雷配件等配套設備，一站式成套交付

六、常見問答

Q：雷達流量計相較于接觸式流量計的主要特點是什么？

A：雷達流量計采用非接觸測量，整機不接觸水體，可避免泥沙沖刷、漂浮物纏繞、水草垃圾堵塞等問題，維護工作量相對較低，適用于汛期大流量、高含沙、多漂浮物的河道及灌區渠道場景。

Q：CQTFL系列的流量測量精度如何？

A：采用80GHz雷達測水位（精度±2mm）與24GHz雷達測流速（精度±0.01m/s）的雙頻段融合方案，結合內置斷面補償算法與垂向流速分布模型，流量綜合精度優于±1.5%。

Q：野外無市電、無信號覆蓋如何解決？

A：可配套太陽能供電系統，低功耗模式下運行功耗較低。信號覆蓋不足區域可選配4G/5G+北斗衛星雙模傳輸方案。

Q：安裝后是否需要現場率定？

A：建議安裝完成后開展現場人工比測率定，修正斷面系數與表面流速系數，確保流量計算精度符合當?shù)厮?環保部門驗收要求。
