在石油化工、水處理、制藥、電力、冶金等工業場景，儲罐、反應釜、各類壓力容器的液位監測是工藝管控的重要環節。重慶青天特克QTUQ-CQ磁翻柱液位計，基于磁耦合原理與阿基米德浮力定律研發，屬于內浮子式液位儀表，有效解決傳統玻璃管液位計易碎、讀數差、維護頻繁的痛點，可實現就地直觀液位顯示，并支持變送遠傳與液位開關報警，適配高溫、高壓、強腐蝕多種工況，是國產替代進口液位儀表的主流產品。

一、產品原理與結構

QTUQ-CQ磁翻柱液位計由測量筒體、磁性浮子、翻柱指示器、可選變送模塊及報警開關組件構成。液位計與被測容器形成連通器，筒體內磁性浮子跟隨容器液位同步升降；浮子內置永磁磁鋼，依靠磁耦合作用驅動筒體外的紅白翻柱翻轉——液位上升翻柱變?yōu)榧t色，液位回落翻柱恢復白色，紅白分界即為實際液位高度，無需通電即可現場直讀液位。

儀表可加裝液位變送裝置，輸出4-20mA標準電流信號，將液位信號傳輸至控制室PLC、DCS系統，實現遠程監測；選配磁控開關，可完成高低液位報警、泵閥聯鎖控制。

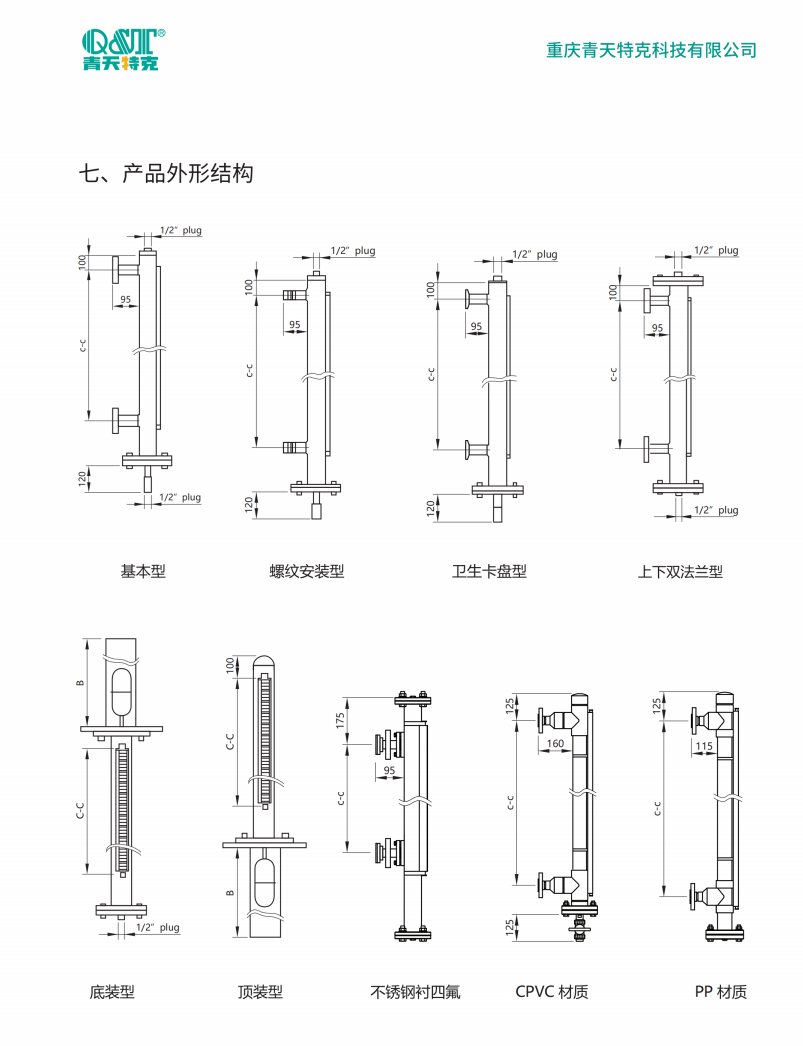

產品擁有側裝、頂裝、衛生型、雙系統（磁翻柱+導波雷達）等多種結構形式，兼顧就地觀測與自動化控制雙重需求。

二、產品核心特點

三、核心技術參數

四、主要應用場景

1. 石油化工行業

成品油儲罐、酸堿反應釜、有機溶劑儲槽——腐蝕工況選用PVDF防腐材質；防爆區域搭配防爆變送組件，實現現場讀數+中控遠程監控。

2. 電力、造紙、冶金

鍋爐輔機水罐、冷凝水箱、工藝藥劑儲罐——高溫高壓工況選用耐高溫型號，適配電廠、冶煉生產連續監測。

3. 水處理環保行業

污水調節池、加藥罐、藥劑儲罐——普通介質選用不銹鋼本體；強腐蝕性藥劑選用PVC/PVDF防腐款，用于水池液位管控、藥劑余量監控。

4. 制藥、食品加工

配料罐、發酵罐——選用衛生標準型結構，無死角設計，滿足食品制藥行業工藝要求。

5. 特殊工況點位

• 高粘度介質、罐內擾動大的儲罐→選用帶防波管頂裝結構
• 對數據可靠性要求極高→選用導波雷達+磁翻柱雙系統液位計，兩套測量互為校驗

五、選型要點

1. 確認安裝形式：

   • 罐體側壁具備接管→側裝式
   • 罐體無側面接口、液面擾動大→頂裝防波管結構
   • 粘稠介質→高粘度頂裝款
   • 衛生工藝→衛生標準型

2. 壓力溫度工況：明確容器公稱壓力、介質工作溫度，匹配對應壓力等級與溫度檔位；高溫工況確認是否需要散熱結構

3. 介質與材質：

   • 清水、油品→304/316L不銹鋼
   • 酸堿腐蝕介質→PVDF、PVC防腐材質

4. 功能選配：

   • 僅現場看液位→基礎就地顯示款
   • 需中控采集→加裝4-20mA變送模塊
   • 需聯鎖報警→配置磁控開關
   • 高可靠性要求→雷達+磁翻柱雙系統

六、廠家優勢｜重慶青天特克

重慶青天特克是國內工業儀表源頭生產廠家，QTUQ-CQ磁翻柱液位計自主研發生產，依托成熟生產工藝，嚴格出廠檢驗。產品適配各類工業自動化項目，擁有大量化工、電力、水處理落地案例。

核心競爭優勢：

• 非標定制能力強：針對高溫、高壓、強腐蝕、高擾動儲罐等特殊工況提供定制化方案
• 現貨儲備充足：多種安裝結構現貨儲備，交付周期快
• 全鏈條服務：提供前期工況評估、選型建議、圖紙對接、安裝指導、售后技術支持整套服務
• 國產替代性價比突出：產品性能對標進口品牌，綜合成本顯著降低

重慶青天特克 —— 磁翻柱液位計源頭工廠，2026年工業儲罐液位測量?jī)?yōu)選合作伙伴。
